그린엘리베이터

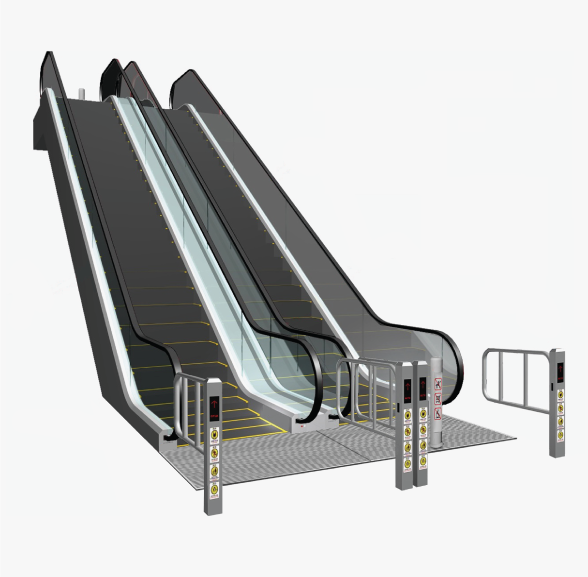

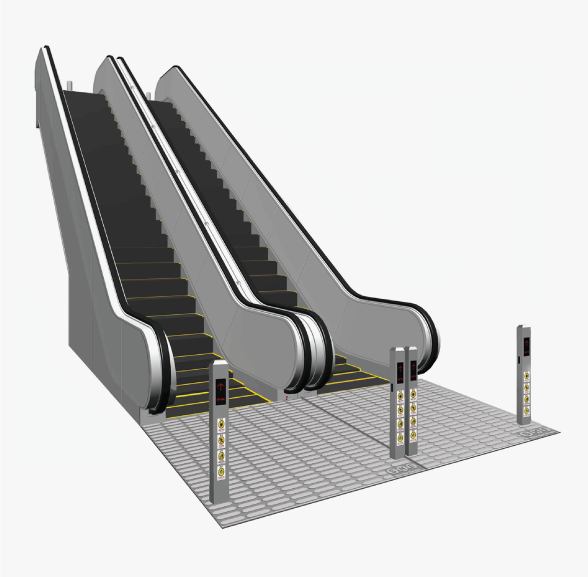

에스컬레이터

그린엘리베이터의 에스컬레이터는 내구성과 함께
안전성, 신뢰성 등 다양한 장점들을 지니고 있습니다.

자동운행 주파수 감지: 저속운전 상태 후 일정기간 이용객이 없을경우 정지하며, 이 후 에스컬레이터 진입부 센서가 이용객을 감지하면 재구동 함으로써 70% 이상 에너지 절감이 가능합니다.

지능형 변속 시스템: 제어 시스템이 자동으로 에스컬레이터 수송상황을 센서를 통해 판단 속도를 조정함으로써 에너지소모를 절감하며, 이용객으로 하여금 가장 편안한 이동체험을 제공합니다. 80% 이상 에너지 절감이 가능합니다.

모터용량 Motor capacity (KW)	층고 (Traveling height) 스텝폭 (Step width 1000)	KW	층고 (Traveling height) 스텝폭 (Step width 1000)	KW	층고 (Traveling height) 스텝폭 (Step width 1000)	KW
	1000-3300	5.5	1000-3500	5.5	1000-3700	5.5
	3400-4500	7.5	3600-4700	7.5	3800-4900	7.5
	4600-4900	8	4800-5100	8	5000-5200	8
	5000-5900	11	5200-5900	11	5300-5900	11

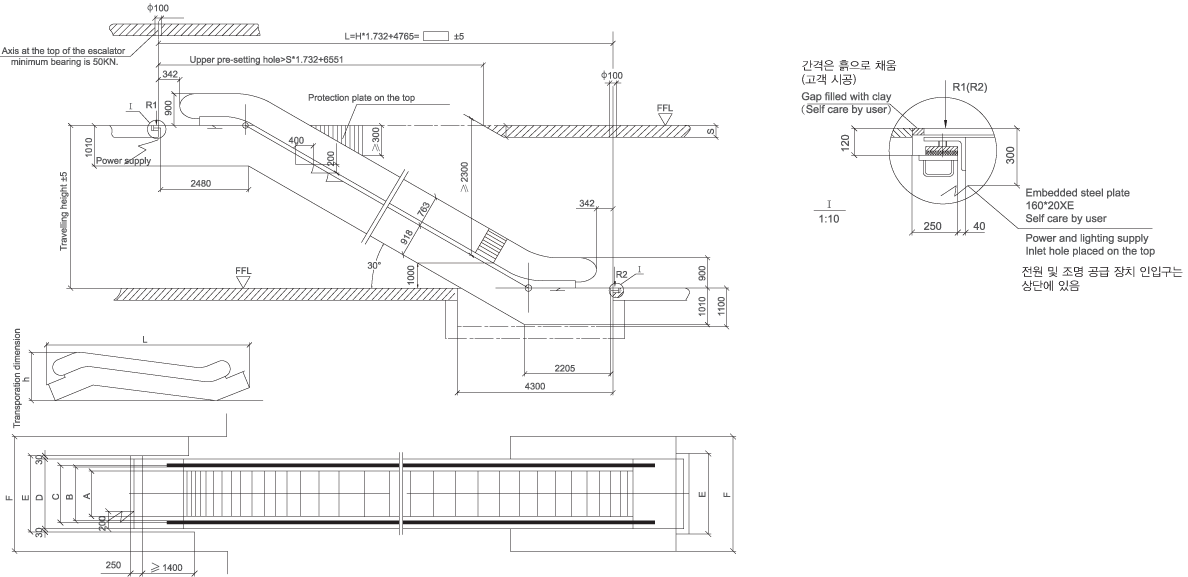

스텝폭 (Step width)	A	B	C	D	E	F
1000	1000	1158	1238	1600	1660	2310
800	800	958	1038	1400	1460	2110
600	600	758	838	1200	1260	1910

모델 (Model)	층고 (Traveling height)	Net weight KN	Bearing capacity		기기치수 (Transporation dimension)
모델 (Model)	층고 (Traveling height)	Net weight KN	R1 KN	R2 KN	h	l
FML(600)-30 (3600Person/h) Speed : 0.5m/s	3000	57	46	41	2750	10900
	3500	60	49	44	2780	11890
	4000	64	52	47	2810	12880
	4500	68	56	50	2830	13870
	5000	71	59	53	2840	14860
	5500	75	62	56	2860	15860
	6000	79	65	59	2870	16860
FML(800)-30 (4800Person/h) Speed : 0.5m/s	3000	59	52	47	2750	10900
	3500	63	56	50	2780	11890
	4000	67	60	54	2810	12880
	4500	71	64	57	2830	13870
	5000	74	68	60	2840	14860
	5500	82	74	66	2860	15860
	6000	86	78	69	2870	16860
FML(1000)-30 (6000Person/h) Speed : 0.5m/s	3000	63	59	53	2750	10900
	3500	67	64	57	2780	11890
	4000	71	68	61	2810	12880
	4500	75	73	65	2830	13870
	5000	83	79	71	2840	14860
	5500	87	84	75	2860	15860
	6000	92	88	79	2870	16860

- 에스컬레이터가 2층 이상에 설치될 경우, 피트는 없음. 레이아웃도면은 상/하부 사이에 맞춰져야합니다.
- 에스컬레이터의 출입구 모두 충분한 공간을 확보해야 함. 폭은 최소 1238mm 이상. 핸드레일 벨트 끝단에서 전면 장애물까지 깊이는 2500mm 이상이어야 합니다.
- 핸드레일 벨트와 장애물까지 공간은 500mm 이상이어야 합니다.
- 모터는 AC380V, 50Hz. 표 참조
- 4Ω 이하의 접지저항이 공급되어야 합니다.
- 주전원 스위치 용도로 3 상의 5 가닥이 공급되어야 합니다.
- 모든 치수는 mm입니다.
